DOOR / HATCH HOOD ON-VEHICLE INSPECTION
PROCEDURE
53301
1.INSPECT HOOD SUB-ASSEMBLY
a.

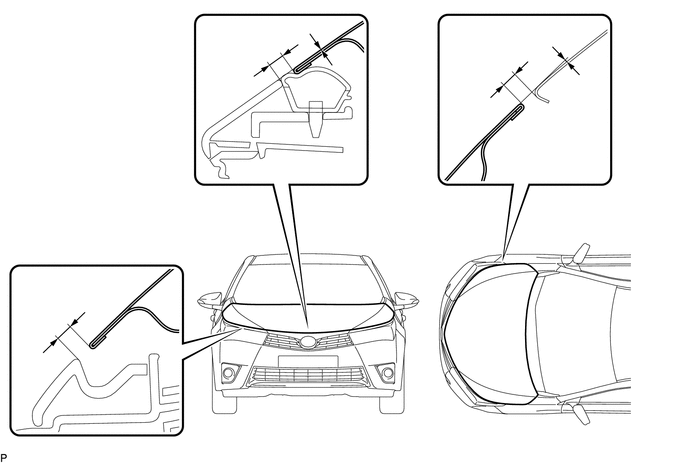

Check that the clearance measurements of areas "a" through "e" are within each standard range.
0.49,3.281 0.802,3.479
0.313,0.198
10
false
a
2.719,0.396 3.031,0.594
0.313,0.198
10
false
b
3.313,0.25 3.625,0.448
0.313,0.198
10
false
c
5.188,0.625 5.5,0.823
0.313,0.198
10
false
d
5.896,0.406 6.208,0.604
0.313,0.198
10
false
e
| Area | Measurement | Area | Measurement |
|---|---|---|---|
| a | 2.35 to 6.35 mm (0.0925 to 0.250 in.) | b | 2.35 to 6.35 mm (0.0925 to 0.250 in.) |
| c | -1.5 to 1.5 mm (-0.0591 to 0.0591 in.) | d | 2.7 to 5.7 mm (0.106 to 0.224 in.) |
| e | -1.5 to 1.5 mm (-0.0591 to 0.0591 in.) | - | - |
