STEERING GEAR / LINKAGE  STEERING GEAR  DISASSEMBLY


PROCEDURE

Hide 45535B 1.REMOVE STEERING RACK BOOT CLIP (for LH Side)

a.

Using pliers, remove the steering rack boot clip.


Hide 45535B 2.REMOVE STEERING RACK BOOT CLIP (for RH Side)

HINT:

Perform the same procedure as for the LH side.


Hide 45536A 3.REMOVE NO. 2 STEERING RACK BOOT CLAMP

a.

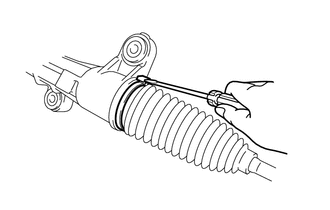

C293811

Using a screwdriver, remove the No. 2 steering rack boot clamp.


Hide 45535D 4.REMOVE NO. 1 STEERING RACK BOOT CLAMP

HINT:

Perform the same procedure as for the No. 2 steering rack boot clamp.


Hide 45536 5.REMOVE NO. 2 STEERING RACK BOOT

Hide 45535 6.REMOVE NO. 1 STEERING RACK BOOT
